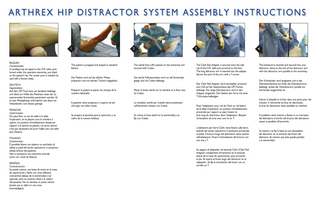

$ARTHREX HIP DISTRACTOR SYSTEM ASSEMBLY INSTRUCTIONS ENGLISH Countertraction: A sandbag may be taped to the O.R. table, positioned under the operative extremity, just distal to the patient’s hip. No center post is needed (as used with a fracture table). DEUTSCH Gegentraktion: Auf dem OP-Tisch kann ein Sandsack befestigt und distal zur Hüfte des Patienten unter der zu operierenden Extremität positioniert werden. Es ist kein Mittelpfosten erforderlich (wie dieser bei Frakturtischen zum Einsatz gelangt). FRANCAIS Contre-traction : On peut fixer un sac de sable à la table d’opération, en le plaçant sous le membre à opérer, en position immédiatement distale par rapport à la hanche du patient. Un pivot central n’est pas nécessaire (tel qu’on l’utilise avec une table pour fracture). ITALIANO Controtrazione: È possibile fissare con adesivo un sacchetto di sabbia ai piedi del tavolo operatorio, in posizione distale all’anca del paziente. Non è necessaria una colonnina centrale (come con i tavoli da fratture). ESPAÑOL Contratracción: Se puede colocar una bolsa de arena en la mesa de operaciones y fijarla con cinta adhesiva, colocándola debajo de la extremidad a ser operada, justo en posición distal a la cadera del paciente. No se necesita un poste central (puesto que se utiliza en una mesa traumatológica). 1 2 3 4 The patient is prepped and draped in standard fashion. The sterile foot cuff is placed on the extremity and secured with Coban. The kickstand is inserted and secured into one distractor clamp at the end of the distractor arm with the distractor arm parallel to the extremity. Der Patient wird auf die übliche Weise präpariert und mit sterilen Tüchern abgedeckt. Die sterile Fußmanschette wird um die Extremität gelegt und mit Coban befestigt. The Clark Rail Adapter is secured onto the side rail of the O.R. table just proximal to the foot. The long distractor arm is inserted into the adapter. Secure the joint of the arm with a T-screw. Préparer le patient et placer les champs de la manière habituelle. Placer la botte stérile sur le membre et la fixer avec du Coban. Il paziente viene preparato e coperto da teli chirurgici nel solito modo. Lo stivaletto sterile per il piede viene posizionato sull’estremità e fissato con Coban. Se prepara al paciente para la operación y se cubre de la manera habitual. Se coloca la bota estéril en la extremidad y se fija con Coban. Der Clark Rail Adapter wird unmittelbar proximal zum Fuß auf der Seitenschiene des OP-Tisches befestigt. Der lange Distraktorarm wird in den Adapter eingesetzt. Das Gelenk des Arms mit einer T-Schraube befestigen. Fixer l’adaptateur pour rail de Clark au rail latéral de la table d’opération, en position immédiatement proximale par rapport au pied. Insérer le bras long du distracteur dans l’adaptateur. Bloquer l’articulation du bras avec une vis en T. L’adattatore per barre Clark viene fissato sulla barra laterale del tavolo operatorio in posizione prossimale al piede. Il braccio lungo del distrattore viene inserito nell’adattatore. Fissare l’articolazione del braccio con una vite a T. Se asegura el adaptador de baranda Clark (Clark Rail Adapter) instalándolo firmemente en la baranda lateral de la mesa de operaciones, justo proximal al pie. Se inserta el brazo largo del distractor en el adaptador. Se fija la articulación del brazo con un tornillo en T. Der Kickständer wird eingesetzt und in der Distraktorklemme am Ende des Distraktorarms befestigt, wobei der Distraktorarm parallel zur Extremität ausgerichtet ist. Insérer la béquille et la fixer dans une pince pour distracteur à l’extrémité du bras du distracteur, le bras du distracteur étant parallèle au membre. Il cavalletto viene inserito e fissato in un morsetto del distrattore al bordo del braccio del distrattore stesso e parallelo all’estremità. Se inserta y se fija la base en una abrazadera del distractor en el extremo del brazo del distractor de manera que éste quede paralelo a la extremidad.$

File Type: PDF

File Size: 376 KB

File Name: Arthrex - LAI1524 - Hip Distractor System - Rev 1.pdf

Preview

Page 1

ASSEMBLY INSTRUCTIONS CONTINUED... Materials: Velcro™, nylon, Coban™, aluminum and stainless steel Materialien: Velcro, Nylon, Coban, aluminium und Edelstahl Matériaux : Velcro, nylon, Coban, aluminium et acier inoxydable Materiali: Velcro, nylon, Coban, alluminio e acciaio inox

Attach the traction pulley bar to the long distractor arm with a clamp near the kickstand so weights will hang freely off the pulley.

Attach the sterile rope and hook to the foot, run the rope over the pulley groove and down. Attach the desired amount of weight (40-50 lbs.).

Final set-up and positioning of the Hip Distractor. Note 20˚ of hip flexion allowing for unobstructed traction to the extremity off the O.R. table.

Confirm optimum joint distraction via C-arm. The foot may be easily externally/internally rotated.

Die Schiene des Traktionsseilzugs am langen Distraktorarm befestigen, wobei sich die Klemme in der Nähe des Kickständers befindet, damit die Gewichte frei von der Seilzugscheibe hängen können. Fixer la barre de la poulie de traction au bras long du distracteur avec une pince placée à proximité de la béquille, de manière à ce que les poids pendent librement de la poulie. Collegare la barra della puleggia di trazione al braccio lungo del distrattore con un morsetto vicino al cavalletto, in modo da poter appendere liberamente i pesi. Instale la barra de la polea de tracción al brazo largo del distractor con una abrazadera cerca de la base para que el peso cuelgue libremente de la polea.

Das sterile Seil und den Haken am Fuß befestigen, das Seil über die Scheibenrille nach unten führen. Das gewünschte Gewicht anhängen (ca. 18 - 22,5 kg).

Abschließende Montageschritte und Positionierung des Hüftdistraktors. Auf 20˚ Hüftflexion achten, damit unbehinderte Traktion der Extremität über dem OP-Tisch erfolgen kann.

Fixer la corde stérile et le crochet au pied, faire passer la corde dans la gorge de la poulie et la ramener vers le bas. Fixer le poids souhaité (40 à 50 livres).

Réglage final et positionnement du distracteur de hanche. On notera la flexion à 20˚ de la hanche permettant d’exercer sans aucune gêne une traction vers le membre hors de la table d’opération.

Fissare la corda e il gancio sterili al piede e far passare la corda sulla scanalatura della puleggia dirigendola verso il basso. Appendere il peso desiderato (18-22,5 Kg).

Impostazione e posizionamento finale del distrattore per anca Notare l’angolo di 20˚ di flessione dell’anca che consente una trazione libera verso l’estremità esterna del tavolo operatorio.

Ate una cuerda y un gancho estériles al pie; pase la cuerda sobre la ranura de la polea de manera que cuelgue hacia abajo. Coloque la pesa deseada (40-50 lbs.).

Ajuste final y ubicación del distractor de cadera. Confirme que la flexión de la cadera sea de 20˚ para que permita una tracción sin obstrucción hasta la extremidad que sale de la mesa de operaciones.

Materiales: Velcro, nylon, Coban, aluminio y acero inoxidable

Vor der Resterilisation auseinandernehmen. Siehe DFU-0023 zur Information über Sterilisation.

Die optimale Gelenkdistraktion per C-Arm bestätigen. Der Fuß kann problemlos extern /intern gedreht werden. Contrôler la distraction optimale de l’articulation via le bras C. Le pied peut être aisément amené en rotation externe ou interne. Con il braccio a C, controllare che la distrazione dell’articolazione sia ottimale. Il piede può essere facilmente ruotato esternamente/ internamente.

Démonter avant de restériliser. Consulter le document DFU-0023 pour les informations concernant la stérilisation. Smontare prima della risterilizzazione. Consultare la documentazione DFU-0023 per informazioni riguardanti la sterilizzazione. Desarme antes de volver a esterilizar. Consulte DFU-0023 para información sobre esterilización.

Confirme una distracción óptima de la articulación por medio del brazo C. El pie puede ser fácilmente girado hacia el exterior como hacia el interior. Arthrex, Inc. 1370 Creekside Boulevard, Naples, Florida 34108-1945 • USA 800-934-4404 • Fax: 800-643-9310 www.arthrex.com

EC REP

LAI1524, rev. 1

Disassemble prior to resterilization. Refer to DFU-0023 for sterilization information.
